Dalam bidang elektronik yang berkembang pesat, integrasi komponen yang mulus sangat penting untuk kinerja dan keandalan yang optimal. Di antara elemen -elemen penting yang memfasilitasi integrasi ini adalah papan ke papan konektor , yang memungkinkan koneksi listrik langsung antara papan sirkuit cetak (PCB) tanpa perlu kabel atau koneksi perantara. Konektor ini sangat penting dalam banyak aplikasi, mulai dari elektronik konsumen hingga mesin industri, di mana optimasi ruang dan integritas sinyal adalah yang terpenting.
Konektor papan-ke-papan direkayasa untuk menghubungkan dua atau lebih PCB secara mekanis dan elektrik, memungkinkan untuk desain modular dan pengemasan kompak. Mereka datang dalam berbagai konfigurasi, termasuk mezzanine, stacking, coplanar, dan jenis sudut kanan, masing-masing cocok untuk persyaratan desain tertentu. Pilihan konektor berdampak tidak hanya tata letak fisik rakitan elektronik tetapi juga kinerja listrik, terutama dalam aplikasi transmisi data berkecepatan tinggi.
Jenis utama konektor papan-ke-papan adalah:
Konektor mezzanine: Ini memfasilitasi penumpukan paralel PCB, menghemat ruang dan memungkinkan koneksi kepadatan tinggi.
Konektor Stacking: Dirancang untuk koneksi vertikal dengan ketinggian tumpukan variabel, menawarkan fleksibilitas dalam jarak PCB.
Konektor Coplanar: Digunakan untuk koneksi PCB berdampingan, ideal untuk memperluas lebar sirkuit tanpa peningkatan tinggi.
Konektor sudut kanan: Mengaktifkan koneksi tegak lurus antara PCB, yang biasa digunakan dalam rakitan kompleks.
Setiap jenis dipilih berdasarkan persyaratan mekanis, pertimbangan integritas sinyal, dan kondisi lingkungan aplikasi spesifik.
Ukuran pitch konektor, didefinisikan sebagai jarak tengah-ke-pusat antara pin yang berdekatan, adalah parameter kritis yang mempengaruhi sifat listrik konektor dan kesesuaian untuk aplikasi yang diberikan. Ukuran pitch yang lebih kecil memungkinkan kepadatan konektor yang lebih tinggi, yang sangat penting dalam perangkat miniatur. Sebaliknya, ukuran pitch yang lebih besar lebih disukai dalam aplikasi yang membutuhkan kapasitas saat ini yang lebih tinggi dan di mana kemudahan perakitan merupakan prioritas.
Ukuran pitch mempengaruhi impedansi, crosstalk, dan integritas sinyal konektor. Untuk aplikasi frekuensi tinggi, mempertahankan integritas sinyal sangat penting, dan konektor dengan ukuran pitch yang sesuai harus dipilih untuk meminimalkan gangguan. Misalnya, papan pitch 1.27mm ke konektor papan sering digunakan dalam aplikasi di mana ruang terbatas tetapi integritas sinyal tinggi diperlukan.
Ketahanan mekanis dipengaruhi oleh ukuran pitch. Pitch yang lebih besar memberikan kekuatan mekanik yang lebih besar dan lebih mudah ditangani selama perakitan. Mereka kurang rentan terhadap kerusakan akibat tekanan mekanis, yang sangat penting dalam lingkungan industri atau di mana konektor dapat mengalami siklus perkawinan yang sering.
Beberapa ukuran pitch standar lazim di industri, masing -masing melayani kebutuhan spesifik:
Konektor pitch 1.27mm banyak digunakan dalam aplikasi kepadatan tinggi seperti smartphone, tablet, dan perangkat elektronik kompak lainnya. Mereka menawarkan keseimbangan antara ukuran dan kinerja, memungkinkan pemanfaatan ruang yang efisien tanpa kompromi yang signifikan pada integritas sinyal. Jejak kecil konektor ini memfasilitasi desain produk yang ramping dan ringan.
Konektor dengan pitch 2.0mm umumnya ditemukan dalam aplikasi di mana kepadatan sedang dapat diterima, dan peringkat arus yang sedikit lebih tinggi diperlukan. Ini sering digunakan dalam elektronik otomotif, sistem kontrol industri, dan peralatan konsumen. Papan pitch 2.0mm ke konektor papan memberikan kompromi yang baik antara ukuran, kemudahan penanganan, dan kinerja listrik.
Konektor pitch 2.5mm dan 2.54mm (0,1 inci) adalah standar dalam banyak aplikasi, termasuk motherboard komputer, catu daya, dan peralatan industri. Mereka dikenal karena kekokohan dan kemudahan penggunaannya, membuatnya cocok untuk lingkungan di mana konektor perlu menahan tekanan mekanis. Ukurannya yang lebih besar memungkinkan untuk daya dukung arus yang lebih tinggi, yang sangat penting untuk aplikasi daya.

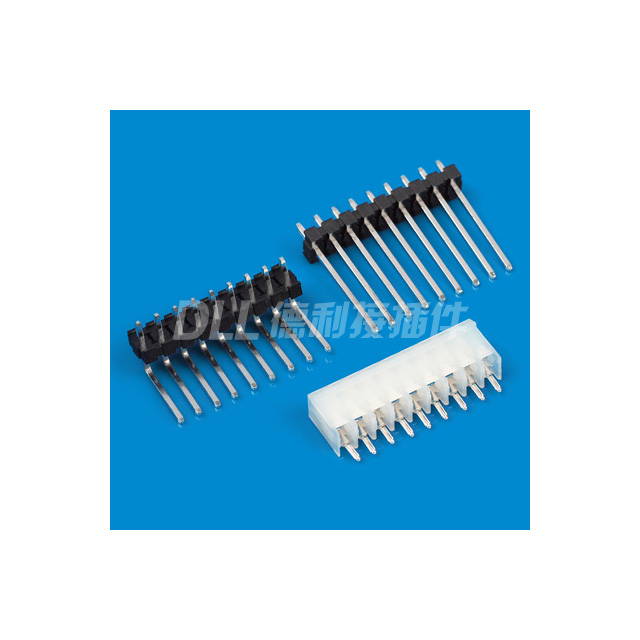

Konektor dengan pitch 3.96mm digunakan dalam aplikasi tugas berat yang membutuhkan transmisi arus tinggi. Konektor ini lazim di mesin industri, sistem otomotif, dan catu daya. Jarak yang signifikan mengurangi risiko sirkuit pendek dan memungkinkan proses manufaktur dan perakitan yang lebih mudah.
Memilih konektor papan-ke-papan yang sesuai melibatkan mempertimbangkan beberapa faktor:
Insinyur harus menilai tegangan dan persyaratan saat ini, tipe sinyal (analog atau digital), dan kecepatan transmisi data. Untuk data berkecepatan tinggi, konektor dengan degradasi sinyal yang diminimalkan sangat penting. Misalnya, menggunakan papan pitch 2.54mm ke konektor papan dapat memberikan kinerja yang andal dalam aplikasi kecepatan sedang.
Lingkungan operasi menentukan bahan dan desain konektor. Faktor -faktor seperti suhu ekstrem, getaran, kelembaban, dan paparan zat korosif harus dipertimbangkan. Konektor yang digunakan di lingkungan yang keras membutuhkan konstruksi dan bahan yang kuat yang dapat menahan kondisi ini tanpa degradasi.
Dalam perangkat ringkas, ruang berada pada premi. Desainer harus memilih konektor dengan dimensi yang sesuai yang sesuai dengan faktor bentuk perangkat tanpa mengurangi kinerja. Ini sering melibatkan memilih konektor dengan ukuran pitch yang lebih kecil untuk memaksimalkan kepadatan komponen.
Industri konektor terus berinovasi, didorong oleh permintaan untuk tingkat data yang lebih tinggi, ukuran yang lebih kecil, dan keandalan yang lebih besar. Perkembangan terbaru meliputi:
Dengan munculnya video definisi tinggi, perangkat IoT, dan teknologi 5G, konektor yang mampu mendukung laju data multi-gigabit sangat penting. Bahan canggih dan teknik manufaktur yang tepat digunakan untuk menghasilkan konektor dengan integritas sinyal yang unggul dan kerugian minimal.
Tren menuju perangkat elektronik yang lebih kecil mengharuskan miniaturisasi komponen, termasuk konektor. Produsen sedang mengembangkan konektor dengan nada ultra-halus, seperti 0,8mm atau lebih kecil, untuk memenuhi tuntutan ini. Sementara menantang untuk diproduksi dan ditangani, konektor ini memungkinkan tingkat integrasi yang belum pernah terjadi sebelumnya.
Inovasi dalam ilmu material telah menyebabkan konektor yang dapat menahan lebih banyak siklus kawin dan kondisi lingkungan yang lebih keras. Pelapisan emas, plastik khusus, dan desain kasar memperpanjang umur konektor dalam aplikasi yang menuntut.
Memahami aplikasi praktis konektor papan-ke-papan meningkatkan apresiasi pentingnya mereka:
Smartphone dan tablet bergantung pada konektor kepadatan tinggi untuk mempertahankan profil ramping sambil memberikan kinerja tinggi. Penggunaan 1,27mm atau konektor pitch yang lebih kecil memungkinkan untuk desain yang ringkas tanpa mengorbankan fungsionalitas. Konektor ini juga harus menahan penanganan yang sering dan potensi tetes.
Kendaraan modern menggabungkan banyak sistem elektronik, dari unit kontrol mesin hingga sistem bantuan pengemudi canggih (ADAS). Konektor yang digunakan dalam aplikasi ini, seperti papan pitch 3.96mm ke konektor papan , harus mengalami fluktuasi suhu, getaran, dan paparan kontaminan sambil mempertahankan koneksi yang andal.
Dalam pengaturan industri, konektor terpapar kondisi yang keras, termasuk debu, kelembaban, dan tekanan mekanis. Konektor yang kuat dengan ukuran pitch yang lebih besar disukai untuk memastikan daya tahan dan kemudahan pemeliharaan. Mereka memainkan peran penting dalam sistem kontrol, robotika, dan unit distribusi daya.
Seiring perkembangan teknologi, persyaratan untuk konektor papan-ke-papan akan terus berkembang. Bidang -bidang utama fokus meliputi:
Untuk memenuhi permintaan untuk tingkat data yang lebih tinggi, integrasi koneksi optik dalam konektor papan-ke-papan sedang dieksplorasi. Konektor optik menawarkan keunggulan signifikan dalam kekebalan gangguan bandwidth dan elektromagnetik, yang sangat penting untuk aplikasi berkecepatan tinggi di masa depan.
Pertimbangan lingkungan mempengaruhi desain konektor. Penggunaan bahan yang dapat didaur ulang dan pengurangan zat berbahaya menjadi semakin penting. Produsen mencari bahan yang menawarkan manfaat kinerja sambil menyelaraskan dengan inisiatif keberlanjutan global.
Konektor papan-ke-papan adalah komponen yang sangat diperlukan dalam sistem elektronik modern, memungkinkan rakitan kompleks dan perangkat berkinerja tinggi. Pemilihan konektor yang sesuai, mempertimbangkan faktor -faktor seperti ukuran pitch, persyaratan listrik, dan kondisi lingkungan, sangat penting untuk keberhasilan produk elektronik apa pun. Dengan kemajuan berkelanjutan dalam teknologi, konektor seperti papan pitch 1.27mm ke Board Connector dan lainnya berkembang untuk memenuhi meningkatnya tuntutan industri. Insinyur dan desainer harus tetap mendapat informasi tentang perkembangan terbaru untuk membuat keputusan berdasarkan informasi yang akan memengaruhi kinerja dan keandalan produk mereka.
Masa depan konektor papan-ke-papan siap untuk mengatasi tantangan miniaturisasi, peningkatan laju data, dan keberlanjutan. Dengan memahami lanskap saat ini dan mengantisipasi tren masa depan, para profesional di lapangan dapat berkontribusi pada pengembangan solusi inovatif yang mendorong kemajuan teknologi.
